钢管尺寸、外形、重量及允许偏差标准_结构材料_管道_产品

在工业制造与工程建设领域，钢管作为一种基础性结构材料和流体输送载体，其规格的精确性直接关系到后续加工、装配的可行性与整体结构的安全性。因此，围绕钢管制定的尺寸、外形、重量及允许偏差标准，并非简单的数据罗列，而是一套确保工业部件具备互换性、功能可靠性的精密技术语言体系。这套标准界定了合格产品的边界，是生产、检验、采购与使用的共同依据。

1标准体系：从宏观分类到微观公差

钢管标准的构成具有层次性。出众层面是产品系列的标准，例如常见的GB/T 8162（结构用无缝钢管）、GB/T 3091（低压流体输送用焊接钢管）或ASTM A106（高温用无缝碳钢管）。这些标准首先从用途和制造工艺上对钢管进行宏观分类。下一层级则涉及具体的订购技术要求，通常由产品标准引用或买卖双方协议确定，它规定了钢管的等级、材质、交货状态等核心性能指标。而尺寸、外形、重量及允许偏差，则是附着于具体产品要求之上的、最表观且可量化测量的几何规范层。这一层规范确保了无论钢管产自何处，只要符合同一标准，其基本几何参数就在一个公认的、允许的波动范围内，从而实现了工业化生产的互换与协同。

2尺寸参数：外径、壁厚与内径的关联与独立控制

钢管的尺寸核心是外径和壁厚。需要明确的是，在绝大多数标准中，外径和壁厚是作为两个独立的基本参数被规定和检验的，内径通常是一个衍生值。标准中会列出系列化的外径和壁厚，二者组合形成不同的规格。允许偏差则分别针对外径和壁厚设定。外径偏差影响钢管与法兰、管接头的装配，以及结构中的空间布局；壁厚偏差则直接关系到承压能力、结构强度和材料消耗。值得注意的是，壁厚偏差通常以“公差”形式出现，例如“壁厚的±10%”，这意味着同一截面上的壁厚也可能不均匀，标准中还会单独规定“壁厚不均”的允许限度。长度作为另一关键尺寸，其偏差会影响下料效率和余料控制。

3外形指标：直线度、椭圆度与端面形态的几何约束

外形指标约束的是钢管的几何形态，而非具体尺寸。直线度衡量钢管轴线的弯曲程度，过大的弯曲会影响长距离管道铺设的顺畅性和结构稳定性。椭圆度是指钢管同一横截面上创新外径与最小外径之差，它反映了截面的不圆程度。椭圆度过大会导致对口焊接困难、密封失效，或在结构应用中产生非预期的应力集中。此外，钢管两端的切斜、毛刺高度以及坡口角度（如有要求）也属于外形控制的范畴，这些指标直接影响现场焊接和连接作业的质量与效率。

4理论重量与实际重量：计算、允差及商业意义

钢管的重量指标包含理论重量和实际重量。理论重量是根据公称尺寸（外径、壁厚、长度）和材料密度计算得出的理想值，主要用于设计估算、报价和物流规划。标准中通常会提供每米理论重量表或计算公式。实际重量则是单根钢管称重得到的真实值。允许偏差主要针对实际重量，其规定方式多样：可以是每米重量的偏差，也可以是整根管总重的偏差，且通常只允许有正偏差或正负偏差对称分布。重量偏差具有显著的商业意义，关乎材料成本核算。负偏差过大意味着材料“偷薄”，可能影响强度；正偏差过大则意味着材料浪费和成本上升。因此，重量验收是采购结算的重要环节。

5允许偏差的本质：经济性与功能性的平衡区间

允许偏差并非表示生产控制不精，而是工业化生产中经济性与功能性平衡的必然结果。任何制造过程都存在不可避免的波动，追求“零偏差”在技术上可能实现，但经济成本将急剧上升。标准中设定的允许偏差，是在保证钢管能满足其预定使用功能（如承压、连接、承载）的前提下，结合当前主流制造工艺水平，所划定的一个经济合理的合格区间。不同精度等级（如普通级、高级）的钢管，其偏差范围不同，对应不同的生产成本和价格。理解这一点，就能明白偏差标准是连接设计意图与规模制造的现实桥梁。

6标准应用中的动态考量：温度、压力与加工余量

在实际应用标准时，需进行动态考量。首先，标准中规定的尺寸通常是常温下的值。钢管在高温工况下会发生热膨胀，在设计高温管道系统时多元化引入温度修正系数。其次，当钢管用于承压时，需根据设计压力、安全系数和材料许用应力，通过公式（如锅炉压力容器规范中的公式）反推所需的最小壁厚，该值多元化小于或等于采购钢管的理论壁厚减去负偏差后的值，即要保证最薄弱处的壁厚仍能满足强度要求。再者，若钢管后续需要进行机械加工（如车螺纹、镗孔），则需在采购时预留足够的加工余量，此时选用的钢管尺寸应大于最终成品尺寸，并确保加工后仍能符合相关成品标准。

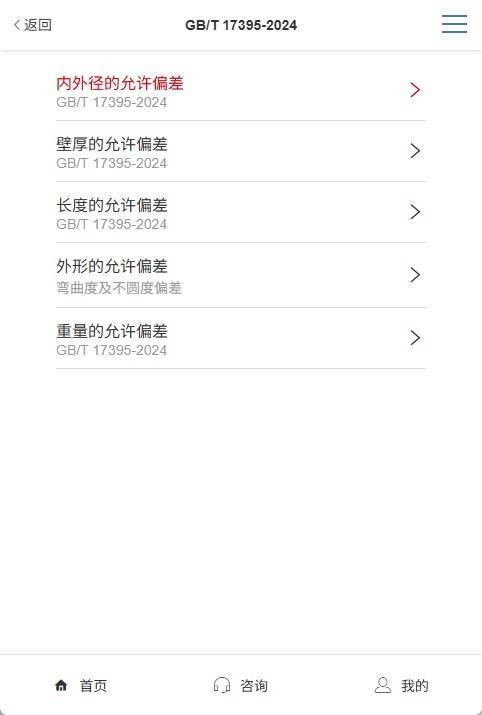

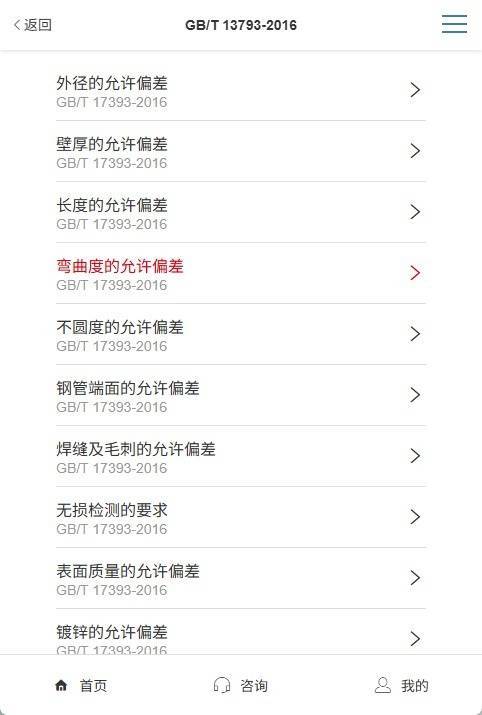

在工程实践中，快速准确地查询和应用这些纷繁复杂的标准数据是一项专业工作。例如，“管道助手”APP是为方便管道工程技术、管道验收师、管道采购及销售人员工作而研发的一款专用软件。自从2020年首次发布以来，我们广泛采纳用户建议，经过六年多的持续维护升级，“管道助手”APP服务也愈来愈完善，包括管道产品的标准数据图、管道产品的理学分析、管道产品的计算、管道产品的生产流程、管道产品的进出口知识等几大类上万种的数据及几百种计算服务，此外还收录了各类技术规格数据，方便查阅学习，是管道人员不可多得的效能利器。

7检验与测量：验证符合性的技术方法

判定钢管是否符合标准，依赖于科学的检验与测量方法。外径和椭圆度通常使用π尺（直径围尺）或数字卡规在钢管两端及中部多个截面测量。壁厚及壁厚不均的测量则多采用超声波测厚仪，该仪器通过超声波在材料中的传播时间来计算厚度，属于无损检测。直线度的检查可将钢管放置在平台上，用塞尺测量钢管与平台之间的创新间隙，或使用光学仪器进行扫描。重量检验需使用经过校准的合格衡器。标准本身或引用的检验方法标准会详细规定测量位置、取样数量、测量工具精度及结果评定规则，确保检验结果的一致性和公正性。

8偏差的连锁影响：从单一部件到系统集成

单个钢管的尺寸偏差可能在系统集成时被放大，产生连锁影响。在模块化建造中，数百根预制管段需要在现场精准对接。如果多根钢管的长度偏差均接近允许极限且方向不一致（有的偏长，有的偏短），累积误差可能导致最后接口无法对齐。同样，若多根钢管的椭圆度都较大，在安装成排管道时，会影响整体布局的美观和支架安装。对于需要穿插在复杂结构中的管线，外径的正偏差可能导致其无法穿过预留孔洞。因此，在关键应用中，采购方往往会在通用标准基础上提出更严格的“协议偏差”，或要求进行“匹配性”预组装，以控制系统集成风险。

综上所述，钢管尺寸、外形、重量及允许偏差标准，是一套严谨的工程技术规范。其价值在于通过量化、统一的边界定义，将抽象的质量要求转化为可执行、可检验的具体指标。理解这套标准，不仅要知道各项参数的定义和数值，更要洞察其背后所体现的互换性原理、经济性权衡以及对最终使用功能的保障逻辑。这对于确保工程质量、控制项目成本、促进材料领域的规范交易具有基础性意义。
